120吨高铁架桥机

四川重庆架桥机出租租赁厂家告诉您120吨高铁架桥机为例.主要由机臂.一号起重小车.二号起重小车.一号柱.二号柱.三号柱.液压系统.电气系统.柴油发电机组以及安全保护监控系统等部分组成.

豫哲小编带你了解架桥机的几个主要组成部分



     四川架桥机出租厂家告诉您120吨高铁架桥机为例,主要由机臂、一号起重小车、二号起重小车、一号柱、二号柱、三号柱、液压系统、电气系统、柴油发电机组以及安全保护监控系统等部分组成。

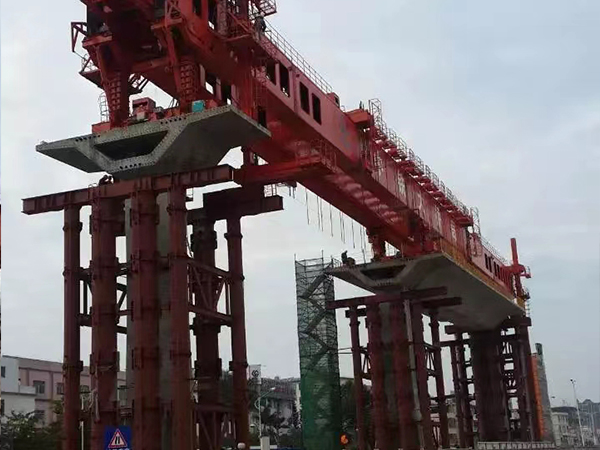

四川架桥机出租厂家的120吨高铁架桥机架梁作业为跨一孔简支式架梁,由YL900型运梁车运梁至架桥机尾部喂梁,起重小车吊梁拖拉取梁,空中微调箱梁位置就位,架桥机采用液压驱动轮胎走行,步履纵移过孔作业方式。可以架设32m、24m、20m双线整孔箱梁,适应架设小曲线半径R5500m,适应架设大纵坡20‰,额定起重量900t。


      机臂是架桥机的承载主梁,为双箱梁结构,根据机臂的受力工况和有限元分析计算,每根箱梁设计成箱形变截面形式。全长66.0m,箱梁高3.0m,分成六个节段;两主梁中心距9m,节段间采用高强螺栓联接。节段解体后可由公路或铁路运输。机臂上盖板上铺设有起重小车走行轨道,一、二号柱间下翼缘板上和下盖板底部设有供一号柱托、挂轮走行的轨道。机臂与二、三号柱通过高强螺栓固定联接,一号柱纵移时可与机臂相对运动,架梁时通过托挂轮组、定位装置与机臂铰接。

      机臂两端通过横联连接在一起,二、三号柱与机臂通过高强螺栓固定联接。一号柱纵移时可与机臂相对运动,架梁时通过节点定位装置与机臂固定铰接。二、三号柱部位采用马鞍形横联连接,可以进一步提高机臂间的横向连接刚度,马鞍形结构既可以保证起重小车的通行,又能提高整机的横向整体性。

      120吨高铁架桥机厂家看四川龙门吊出租厂家,源头工厂,质优价廉,型号齐全,适用于各大小工程。
